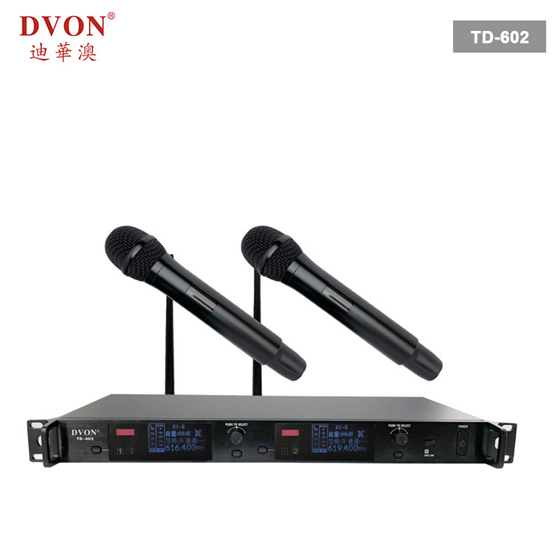

DVON真正分集接收UHF無線麥克風系統
TD-602
本產品采用先進現代化的高頻傳輸技術研發，不僅安全可靠，而且使用簡便舒
適。發射機和接收機都可以實現高品質的無線音頻傳輸。
優化的PLL合成器和微處理器技術
采用先進的噪音抑制方法。
控制音傳輸確保安全的靜噪功能。
采用純自動選訊（真正分集）接收方式，不但接收距離遠，而且能消除接收
斷音；
30MHZ開關帶寬
可使用傳輸頻道搜索功能
具有ID識別功能。
發射器具有120MHZ的射頻帶寬，
■ 防止串音，每個信道有唯一ID碼，可防止任意干擾
源進入接收機干擾
■ 自動紅外同步發射頻率；
■ 外殼采用鋁合金材料，具有耐摔不故障專業品質；
■ 發射器具有120MHZ的射頻帶寬
■ 適合舞臺演出使用，數字導頻技術，可多套同時使用；
■ 采用OLED顯示屏，可快速便捷地使用
■ 采用極低操作噪音,高傳真,寬音域,高動態范圍,高質清晰
亮麗的超心型指向性的咪芯；
■ 控制音傳輸確保安全的靜噪功能
■ CPU處理和鎖相環頻率合成技術；
■ 真正分集雙接收技術；
■ 大屏幕動態液晶顯示，可動態顯示AF，RF電平及訊道轉換；
■ 面板可設定工作距離，顯示方式，面板鎖功能。
接收器
機箱：EIA標準1U
信道數：雙通道
頻率穩定度:±0.005%
載波頻率范圍：601-935MHz
振蕩方式：PLL鎖相回路頻率控制
靈敏度：6dBμV (S/N ＞60dB)
頻帶寬度：30MHZ
最大偏移度：±45KHZ
綜合S/N比：≥105dB
綜合T.H.D：＜0.7%@1KHz
綜合頻率響應：45Hz-18KHz(±3dB)
工作距離：約100m(在沒有干擾的情況下）
供電:100-240V Ac50/60Hz.10W
重量：3.6KG
尺寸：421X45X200mm
輸出插座:XLR平衡及6.3不平衡式插座
發射器
RF無線頻率范圍：603-690MHz
真正分集接收技術
振蕩方式：PLL鎖相回路頻率控制
諧波輻射：
頻帶寬度：30MHZ
最大偏移度：±45KHZ
音頭：動圈式，心型指向性
RF功率輸出：3mW
電池：AAX2
電流消耗:100mA
電池耗電：約七小時
重量：370g
Main Frame Size EIA-Standard 19" 1U
Channel Dual Channel
Frequency Stability ±0.005%, Phase Lock Loop frequency control
Frequency Range UHF 603-935 MHz
Preset Channels 32 preset channels
Operating Range 90M typical ( in open space)
Oscillation PLL synthesized
Sensitivity 6dBμV, S/N>60dB at 25 deviation
Band Width 30MHz
Max. Deviation Range ±45KHz
S/N ＞105dB
T.H.D. ＜0.7% @ 1KHz
Frequency response 45Hz～18KHz±1dB
Squelch “PiloTone & NoiseLock” dual-squelch circuit
Power Supply 100-240V AC50/60 Hz, 10W
Weight 2.7KG
Dimension 482(W) X 454(H) X 234(D) (mm)
Output Connector XLR balanced & 6.3φ phone jack unbalanced
Carrier Frequency Range UHF 603-935 MHz
Oscillation PLL synthesized
Harmonic radiation ＜-63dBm
Bandwidth 120MHz
Max. Deviation Range ±45KHz
Input Connector 4-pin mini-XLR connector
RF Power Output 3mW
Battery AA X 1
Current Consumption 60mA, typical
Battery Current / Life Approximately 5 hours
Dimension 72(H) X 68(W) X 21(D) (mm)
Weight 71g ( without battery)
UHF 603-935 MHZ
PLL synthesized
＜-63dBm
120MHz
±45KHz
4-pin mini-XLR connector
3mW
AA X 1
60mA, typical
Approximately 5 hours
72(H) X 68(W) X 21(D) (mm)
71g ( without battery)
